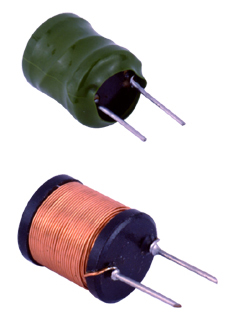

DR工字型電感線圈 (濾波電感系列)
特點及應用范圍：
體積小，輸出電流大，扼流性能強，分布電容小，廣泛應用于電子鎮流器、節能燈、收錄機、不間斷電源、 EMC、濾波器、家用電器等。
產品序號及參數：

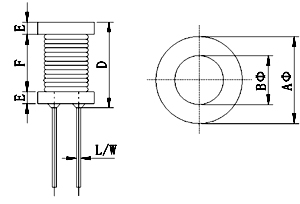

| 序號 | 尺寸 | |||||
| AΦ | BΦ | D | E | F | P（REF） | |
| HT-DR2W 3×4 | 3.5±0.15 | 1.5±0.15 | 4.0±0.3 | 1.25±0.15 | 1.5±0.15 | 1.45 |
| HT-DR2W 4×5.5 | 4.0±0.15 | 2.0±0.15 | 5..5±0.3 | 1.6±0.15 | 2.3±0.15 | 1.75 |
| HT-DR2W 4×5.5 (S) | 4.5±0.15 | 2.0±0.15 | 5.5±0.3 | 1.6±0.15 | 2.3±0.15 | 1.75 |
| HT-DR2W 5×7 P2.5 | 5.0±0.15 | 2.0±0.15 | 7.0±0.3 | 2.0±0.15 | 3.0±0.15 | 2.5 |
| HT-DR2W 6×8.3(S) | 6.0±0.2 | 2.5±0.2 | 8.3±0.3 | 2.15±0.15 | 4.0±0.15 | 3.0 |
| HT-DR2W 8×10 | 8.0±0.2 | 3.5±0.15 | 10.0±0.4 | 2.25±0.15 | 5.5±0.2 | 5.0 |
| HT-DR2W 9×12 | 9.0±0.3 | 4.0±0.15 | 12.0±0.3 | 2.5±0.15 | 7.0±0.2 | 5.0 |
| HT-DR2W 10×12 | 10.0±0.3 | 4.0±0.2 | 12.0±0.3 | 2.5±0.15 | 7.0±0.2 | 5.0 |
| HT-DR2W 10×16 | 10.3±0.3 | 5.0±0.2 | 16.0±0.3 | 3.0±0.15 | 10.0±0.2 | 5.0 |
| HT-DR2W 14×15 | 14.0±0.3 | 5.3±0.15 | 15.0±0.3 | 3.0±0.15 | 9.0±0.2 | 7.5 |
| HT-DR2W 16×18 | 16.0±0.3 | 8.0±0.2 | 18.0±0.3 | 2.75±0.2 | 12.5±0.2 | 10.0 |
| HT-DR2W 18×18 | 118.0±0.3 | 10.0±0.2 | 18.0±0.4 | 4.0±0.2 | 10.0±0.2 | 13.0 |
| HT-DR2W 18×20 | 18.0±0.3 | 10.0±0.2 | 20.0±0.4 | 5.0±0.2 | 10.0±0.2 | 13.0 |
［注：此系列器件可根據客戶要求設計制作］
