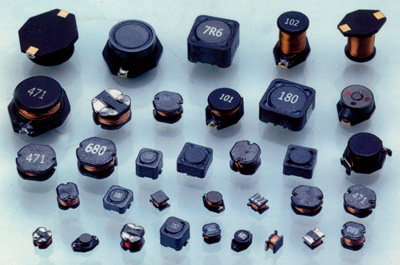

SMD功率電感
特點及應用范圍：
表面安裝型，具高飽和磁通密度，適用于大電流工作；可編帶包裝，便于自動貼片作業；機械強度、耐熱性優良，能承受回流焊時的溫度變化與外力作用；并有屏蔽型系列，可防止高頻輻射干擾；具有小型化、高儲能、低阻值等特點，是運用于PDA、DC/DC轉換器等上的理想電感器?，F(xiàn)有10個系列，電感量從0.33uH到47mH，最大工作電流達30A。除已列出規格外，可按照客戶指定要求訂制。廣泛用于汽車音響、衛星接收機、錄像機、液晶電視、手提電話、傳呼機、筆記本電腦、PDA掌上電腦、電子鐘表、DC/DC轉換器、OA裝置、閃存擦洗器及其它便攜式設備。
產品序號及參數：
| 系列 | 型號 | 尺寸 | 電感量范圍 | 額定電流范圍 | ||||
| L | W | H | S | Y | ||||
| CLN P1-6 | CLN4532 | 4.5±0.3 | 4.0±0.3 | 3.2±0.3 | 1.2 | 1.0uH～1000uH | 3.80A～0.08A | |
| CLN5845 | 5.8±0.3 | 5.2±0.3 | 4.5±0.4 | 1.3 | 10uH～1000uH | 1.44A～0.18A | ||
| CLN7835 | 7.8±0.3 | 7.0±0.3 | 3.5±0.5 | 2.1 | 10uH～300uH | 1.44A～0.28A | ||
| CLN7850 | 7.8±0.3 | 7.0±0.3 | 5.0±0.3 | 2.1 | 10uH～470uH | 2.30A～0.34A | ||
| CLN1040 | 10.0±0.3 | 9.0±0.3 | 4.0±0.5 | 2.9 | 10uH～560uH | 2.38A～0.32A | ||
| CLN1054 | 10.0±0.3 | 9.0±0.4 | 5.4±0.4 | 2.9 | 10uH～820uH | 2.60A～0.24A | ||
［注：此系列器件可根據客戶要求設計制作］
