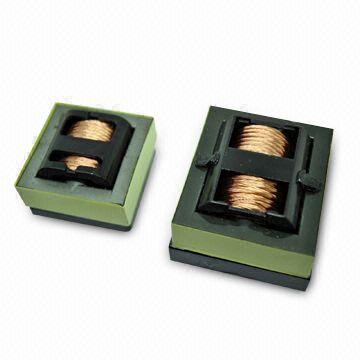

1、電子變壓器在電源技術中的作用
電子變壓器和半導體開關器件，半導體整流器件，電容器一起，稱為電源裝置中的4大主要元器件。根據在電源裝置中的作用，電子變壓器可以分為：
1)起電壓和功率變換作用的電源變壓器，功率變壓器，整流變壓器，逆變變壓器，開關變壓器，脈沖功率變壓器;
2)起傳遞寬帶、聲頻、中周功率和信號作用的寬帶變壓器，聲頻變壓器，中周變壓器;
3)起傳遞脈沖、驅動和觸發信號作用的脈沖變壓器，驅動變壓器，觸發變壓器;
4)起原邊和副邊絕緣隔離作用的隔離變壓器，起屏蔽作用的屏蔽變壓器;
5)起單相變?nèi)嗷蛉嘧儐蜗嘧饔玫南鄶?shù)變換變壓器，起改變輸出相位作用的相位變換變壓器(移相器);
6)起改變輸出頻率作用的倍頻或分頻變壓器;
7)起改變輸出阻抗與負載阻抗相匹配作用的匹配變壓器;
8)起穩定輸出電壓或電流作用的穩壓變壓器(包括恒壓變壓器)或穩流變壓器，起調節輸出電壓作用的調壓變壓器;
9)起交流和直流濾波作用的濾波電感器;
10)起抑制電磁干擾作用的電磁干擾濾波電感器，起抑制噪聲作用的噪聲濾波電感器;
11)起吸收浪涌電流作用的吸收電感器，起減緩電流變化速率的緩沖電感器;
12)起儲能作用的儲能電感器，起幫助半導體開關換向作用的換向電感器;
13)起開關作用的磁性開關電感器和變壓器;
14)起調節電感作用的可控電感器和飽和電感器;
15)起變換電壓、電流或脈沖檢測信號的電壓互感器、電流互感器、脈沖互感器、直流互感器、零磁通互感器、弱電互感器、零序電流互感器、霍爾電流電壓檢測器。從以上的列舉可以看出，不論是直流電源，交流電源，還是特種電源，都離不開電子變壓器。有人把電源界定為經過高頻開關變換的直流電源和交流電源。
在介紹軟磁電磁元件在電源技術中的作用時，往往舉高頻開關電源中的各種電磁元件為例證。同時，在電子電源中使用的軟磁電磁元件中，各種變壓器占主要地位，因此用變壓器作為電子電源中軟磁元件的代表，稱它們?yōu)椤半娮幼儔浩鳌薄?
2、電源技術對電子變壓器的要求
電源技術對電子變壓器的要求，像所有作為商品的產品一樣，是在具體使用條件下完成具體的功能中追求性能價格比最好。有時可能偏重價格和成本，有時可能偏重效率和性能?，F(xiàn)在，輕、薄、短、小成為電子變壓器的發展方向，是強調降低成本。從總的要求出發，可以對電子變壓器得出四項具體要求：使用條件，完成功能，提高效率，降低成本。
2.1使用條件電子變壓器的使用條件，包括兩方面內容：
可靠性和電磁兼容性。以前只注意可靠性，現在由于環境保護意識增強，必須注意電磁兼容性?？煽啃允侵冈诰唧w的使用條件下，電子變壓器能正常工作到使用壽命為止。一般使用條件中對電子變壓器影響最大的是環境溫度。決定電子變壓器受溫度影響強度的參數是軟磁材料的居里點。軟磁材料居里點高，受溫度影響小;軟磁材料居里點低，對溫度變化比較敏感，受溫度影響大。例如錳鋅鐵氧體的居里點只有215℃，比較低，磁通密度、磁導率和損耗都隨溫度發生變化，除正常溫度25℃而外，還要給出60℃，80℃，100℃時的各種參數數據。因此，錳鋅鐵氧體磁芯的工作溫度一般限制在100℃以下，也就是環境溫度為40℃時，溫升必須低于60℃。鈷基非晶合金的居里點為205℃，也低，使用溫度也限制在100℃以下。鐵基非晶合金的居里點為370℃，可以在150℃～180℃以下使用。高磁導坡莫合金的居里點為460℃至480℃，可以在200℃～250℃以下使用。微晶納米晶合金的居里點為600℃，取向硅鋼居里點為730℃，可以在300℃～400℃下使用。電磁兼容性是指電子變壓器既不產生對外界的電磁干擾，又能承受外界的電磁干擾。電磁干擾包括可聽見的音頻噪聲和聽不見的高頻噪聲。電子變壓器產生電磁干擾的主要原因是磁芯的磁致伸縮。磁致伸縮系數大的軟磁材料，產生的電磁干擾大。鐵基非晶合金的磁致伸縮系數通常為最大(27～30)×10-6，必須采取減少噪聲抑制干擾的措施。高磁導Ni50坡莫合金的磁致伸縮系數為25×10-6，錳鋅鐵氧體的磁致伸縮系數為21×10-6。以上這3種軟磁材料屬于容易產生電磁干擾的材料，在應用中要注意。3%取向硅鋼的磁致伸縮系數為(1～3)×10-6，微晶納米晶合金的磁致伸縮系數為(0.5～2)×10-6。這2種軟磁材料屬于比較容易產生電磁干擾的材料。6.5%硅鋼的磁致伸縮系數為0.1×10-6，高磁導Ni80坡莫合金的磁致伸縮系數為(0.1～0.5)×10-6，鈷基非晶合金的磁致伸縮系數為0.1×10-6以下。這3種軟磁材料屬于不太容易產生電磁干擾的材料。由磁致伸縮產生的電磁干擾的頻率一般與電子變壓器的工作頻率相同。如果有低于或高于工作頻率的電磁干擾，那是由其他原因產生的。
